Cztery kraty katenarne ESMIL zabezpieczą stację pomp Al-Khadraa w Bagdadzie
ESMIL zakończył realizację obejmującą dobór oraz produkcję czterech krat katenarnych KR o wysokości ponad 12 m dla przepompowni ścieków Al-Khadraa w Bagdadzie. Dostarczone urządzenia odpowiadają za usuwanie zanieczyszczeń stałych ze ścieków, chroniąc pompy przed uszkodzeniami i zapewniając bezpieczną pracę obiektu przed transportem ścieków do miejskiej oczyszczalni.
Znaczne gabaryty urządzeń były tylko jednym z wyzwań tej realizacji. Projekt wymagał uwzględnienia zarówno warunków pracy przepompowni, jak i wymagań związanych z transportem oraz montażem krat na obiekcie. Z tego względu rozwiązanie opracowano z myślą nie tylko o parametrach procesu, ale również o sprawnej logistyce i instalacji urządzeń.
Zamówienie zostało zrealizowane dla firmy Al-Madeena Al-Modawara for General Trading (Circular City Ltd.), uczestniczącej w projekcie modernizacji przepompowni.
Dobór krat mechanicznych do warunków pracy przepompowni

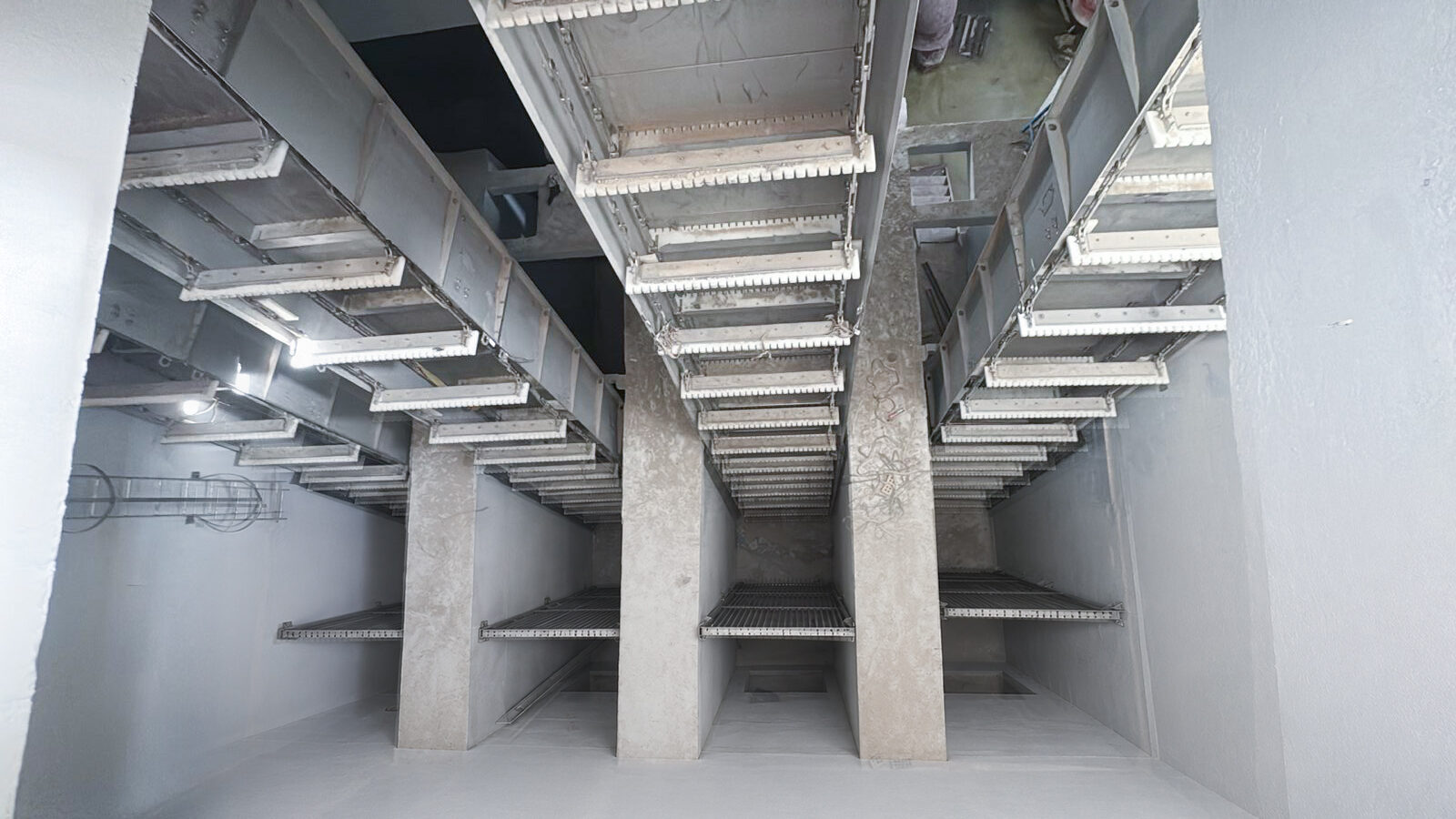

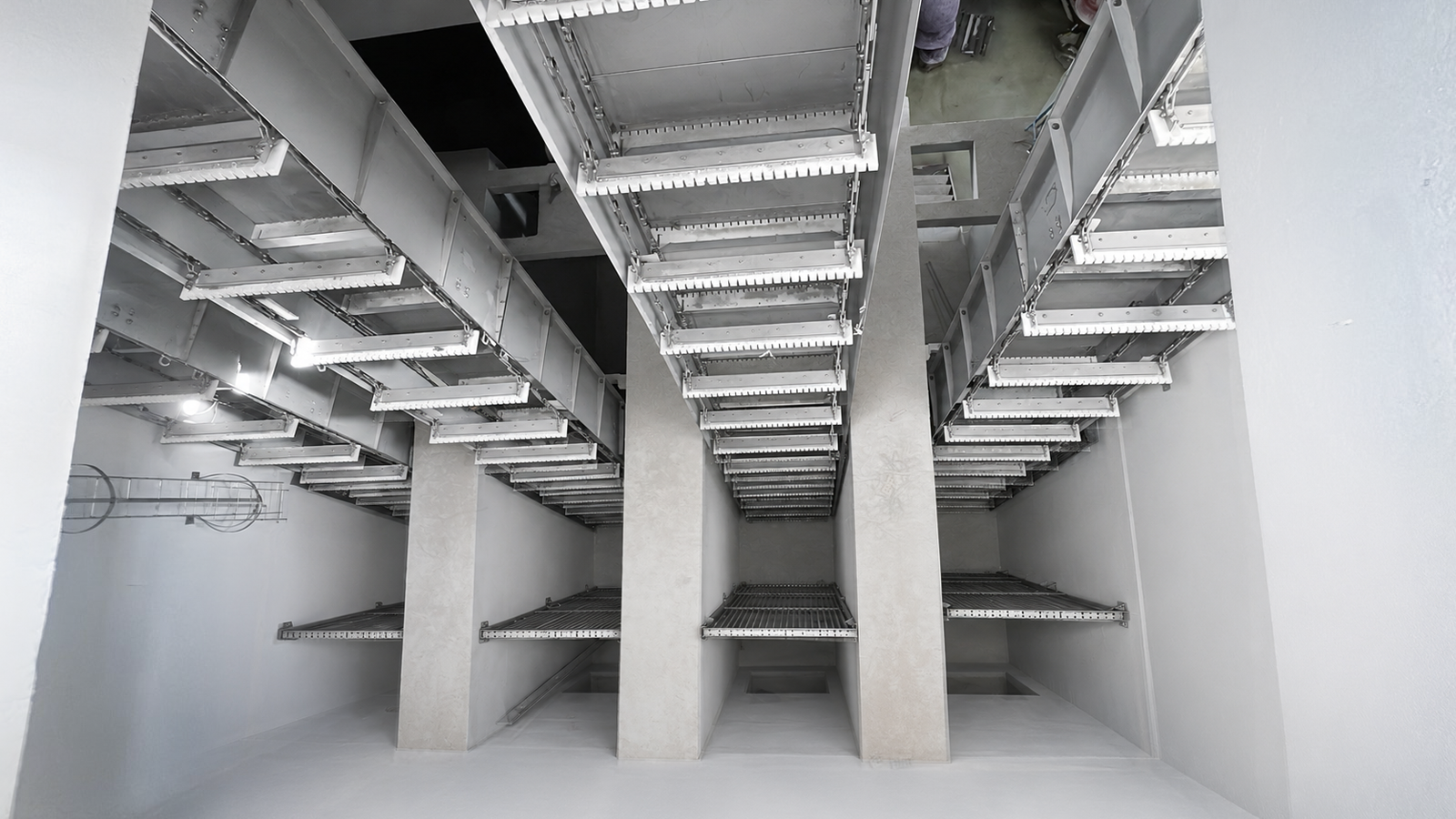

Projekt wymagał doboru krat mechanicznych dostosowanych do parametrów pracy przepompowni. Urządzenia miały zostać zamontowane w kanale o szerokości 1,9 m i głębokości 4,45 m, przy całkowitej głębokości zabudowy wynoszącej 12,25 m (od dna kanału do poziomu obsługi). Oznaczało to konieczność transportu skratek na znaczną wysokość przy zachowaniu wysokiej przepustowości urządzeń.
Po analizie parametrów pracy oraz dokumentacji technicznej obiektu specjaliści ESMIL dobrali kraty katenarne KR 18106.50, których konstrukcja umożliwia pracę przy wysokich przepływach i dużych obciążeniach charakterystycznych dla tego typu obiektów.
Najważniejsze parametry dostarczonych urządzeń:
- Prześwit: 50 mm
- Maksymalny przepływ na jedną kratę: 4 140 m³/h
- Materiał wykonania: AISI 304
Segmentowa konstrukcja ułatwiająca transport i montaż
Jednym z wyzwań projektu były gabaryty urządzeń. Kraty o wysokości przekraczającej 12 m wymagały uwzględnienia już na etapie projektowania kwestii związanych z transportem i montażem. Z tego względu kraty wykonano jako konstrukcję segmentową, co uprościło ich transport oraz instalację na obiekcie i usprawniło realizację prac montażowych.
Dostawa i montaż krat katenarnych ESMIL do przepompowni Al-Khadraa

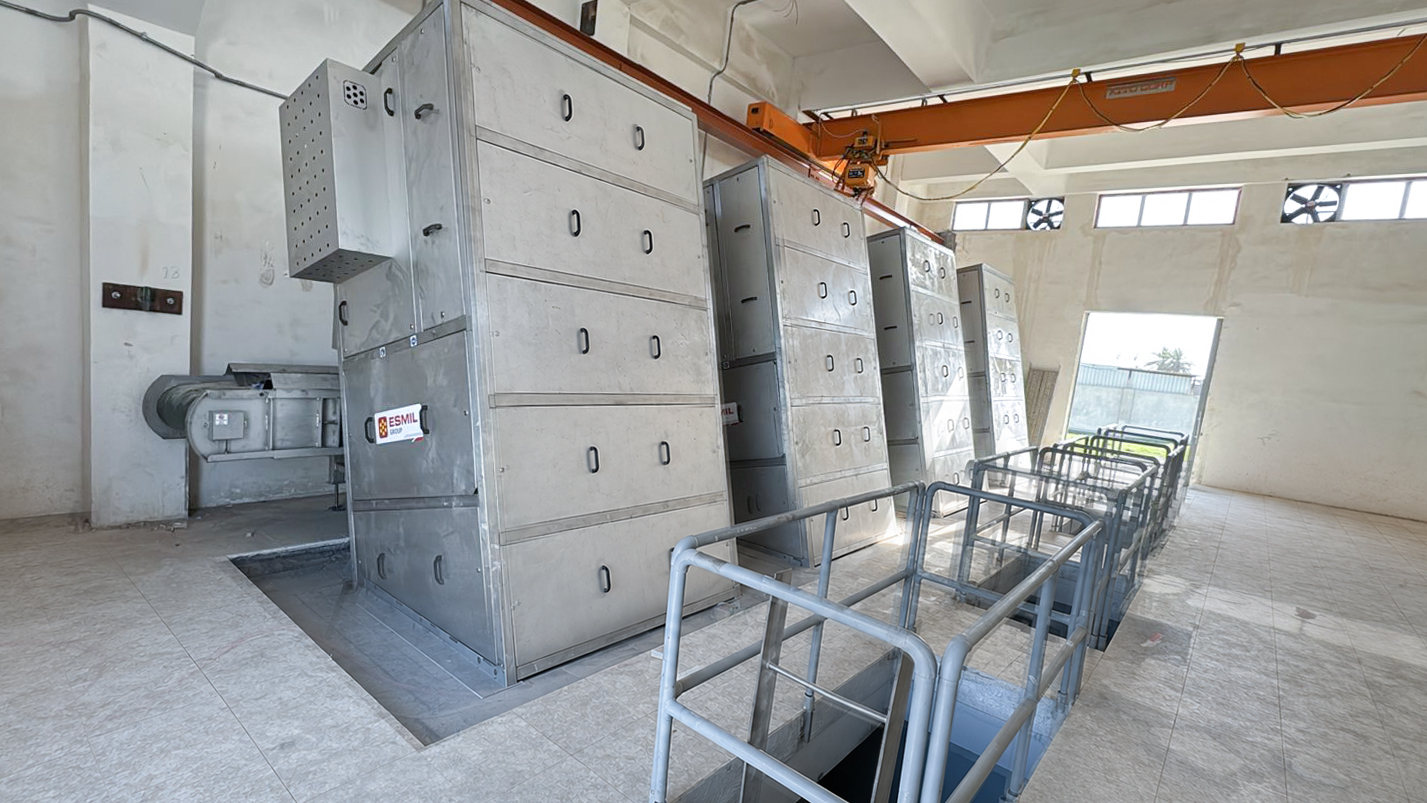

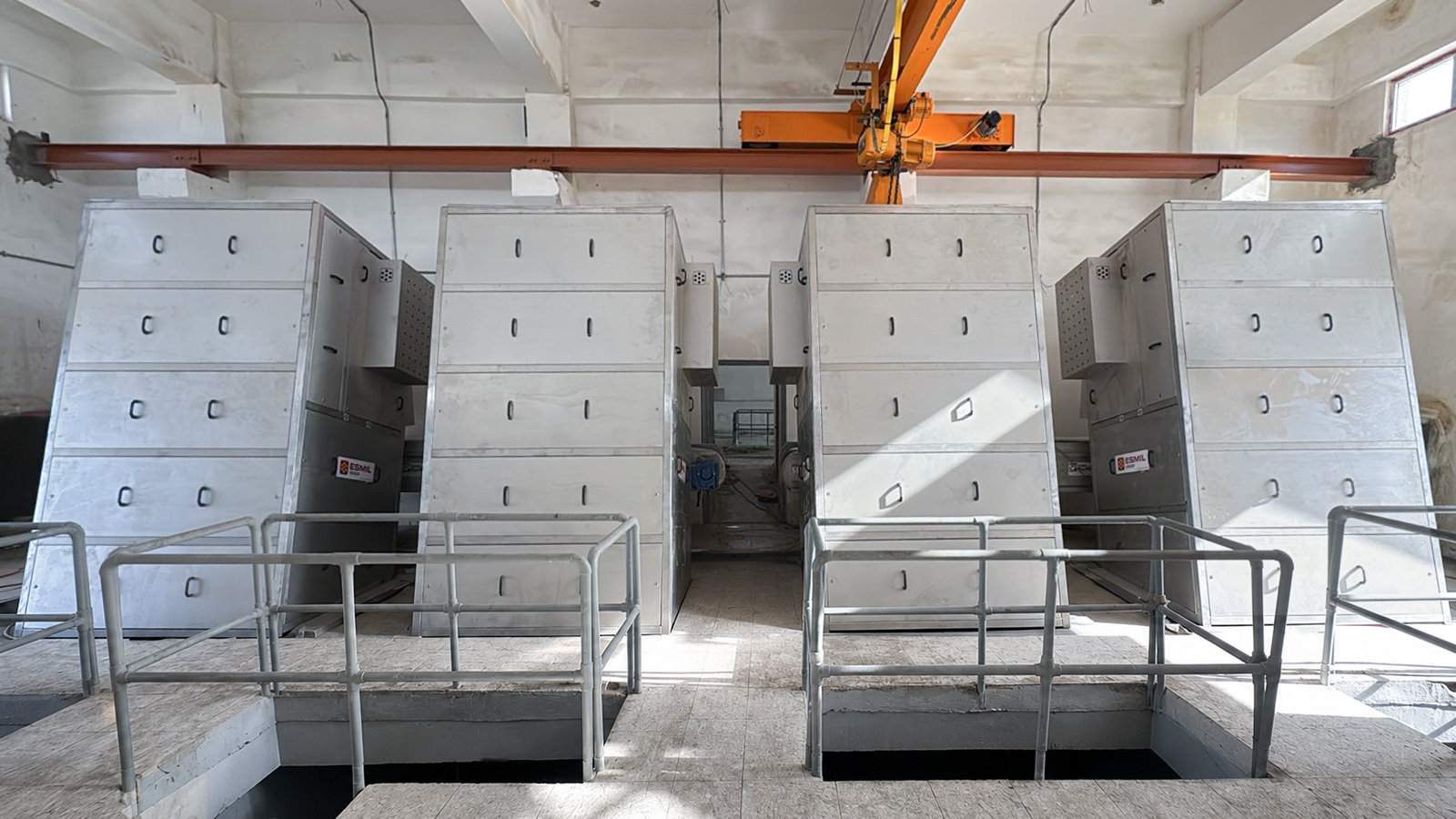

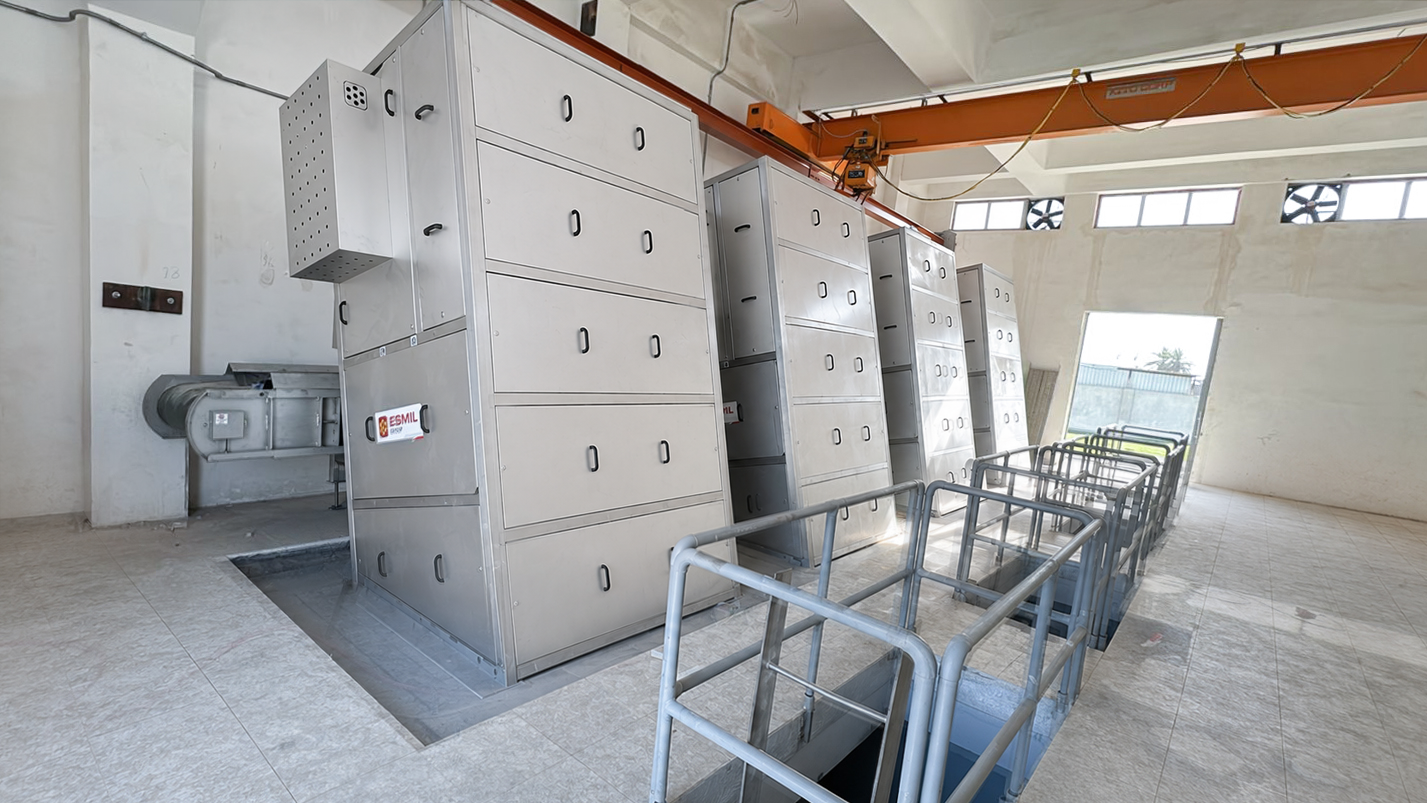

Cztery kraty katenarne KR po pozytywnym odbiorze technicznym w zakładzie produkcyjnym ESMIL trafiły do przepompowni Al-Khadraa w Bagdadzie. Montaż urządzeń przeprowadziła firma Al-Madeena Al-Modawara for General Trading (Circular City Ltd.), realizująca prace modernizacyjne na obiekcie.
Podsumowanie
W ESMIL każdy projekt rozpoczynamy od analizy warunków pracy obiektu. Dopiero na tej podstawie dobieramy i projektujemy rozwiązanie odpowiadające rzeczywistym wymaganiom inwestycji. W przypadku przepompowni Al-Khadraa efektem tego procesu było opracowanie ponad 12-metrowych krat katenarnych, które spełniały wymagania procesu technologicznego, a jednocześnie uwzględniały ograniczenia związane z transportem i montażem urządzeń na obiekcie.
