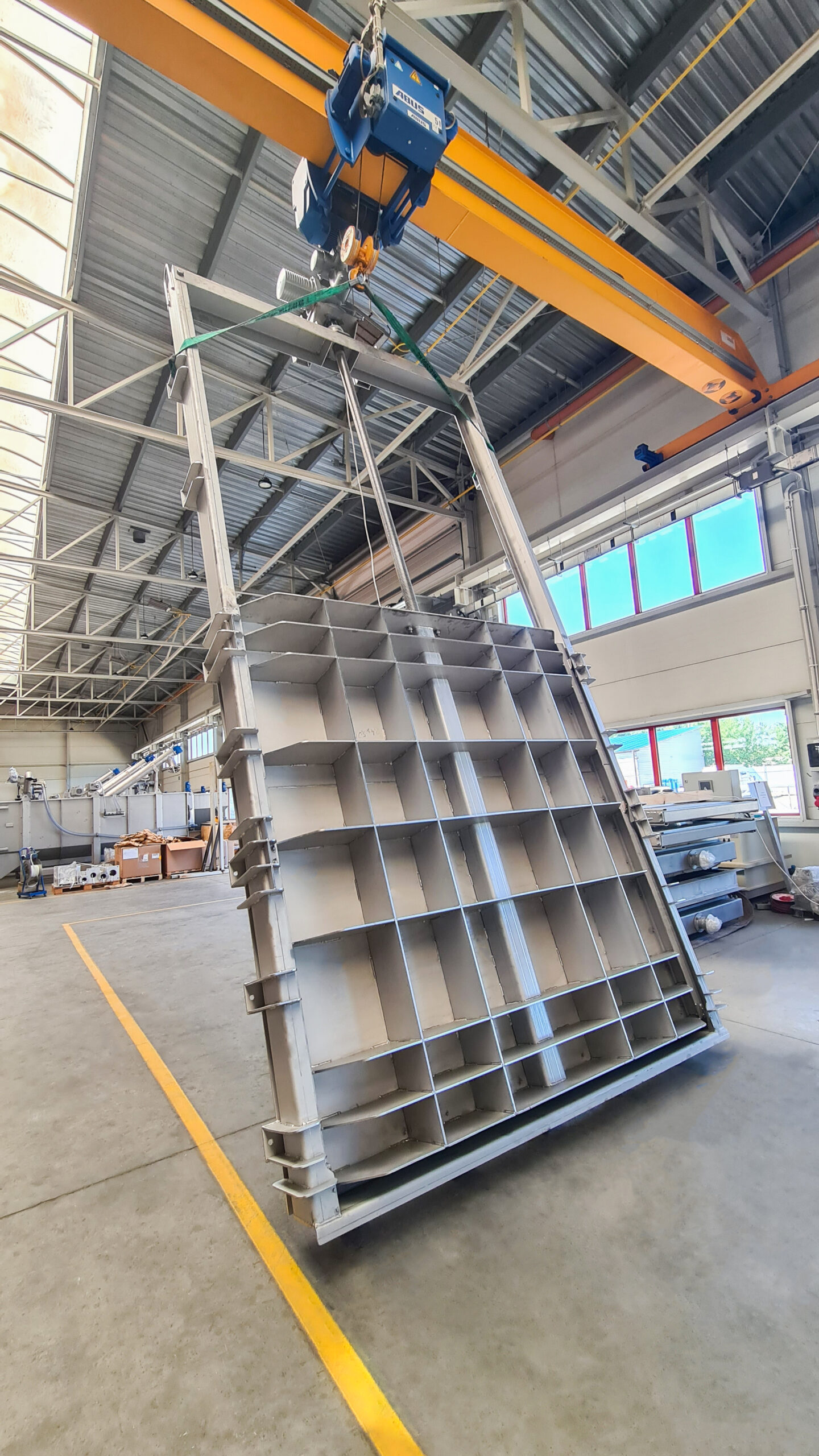

Urządzenia odcinające i regulujące Esmil – WYSOKIE NORMY JAKOŚCI I NIEZAWODNOŚCI

• Szeroka gama urządzeń Esmil pozwala rozwiązać nawet najbardziej skomplikowane zadania związane z kontrolą przepływu cieczy, kontrolą poziomu i/lub całkowitego odcięcia przepływu.
• Zaawansowane technologie i kontrola jakości produkcji zapewnia wysoką niezawodność i szczelność wyprodukowanych urządzeń.
• Zastawki przeznaczone są do montażu w kanałach otwartych lub zamkniętych, otworach dowolnego kształtu i wymiaru (przeważnie prostokątnego, okrągłego i półokrągłego), rurociągach, a także do pracy w zbiornikach grawitacyjnych lub ciśnieniowych.
• Prostota i wygoda obsługi, w połączeniu z wysoką jakością zastosowanych materiałów, mechaniczną niezawodnością konstrukcji i możliwością automatyzacji pozwalają stosować zastawki Esmil z wysoką skutecznością w różnych warunkach klimatycznych i eksploatacyjnych.

Główne obszary zastosowania:

• oczyszczalnie ścieków;
• stacji uzdatniania wody;
• zakłady przemysłowe;
• urządzenia hydrotechniczne i melioracyjne.

Rodzaje zastawek oraz ich przeznaczenie:

• ZASTAWKI KANAŁOWE – do całkowitego odcięcia przepływu (pozycja otwarta / zamknięta) w zamkniętych kanałach, wylotach kanalizacyjnych przeważnie o przekroju prostokątnym, okrągłym i półokrągłym, rurociągach, zbiornikach grawitacyjnych lub ciśnieniowych. Przy otwartej zastawce przepływ cieczy przepływającej przez kanał przechodzi przez dolną część ramy. W przypadku konieczności odcięcia przepływu zawieradło zastawki opuszcza się przy pomocy śruby trapezowej, która połączona z napędem elektrycznym lub kołem ręcznym. Zawieradło w pozycji dolnej (zamkniętej) blokuje przepływ cieczy.

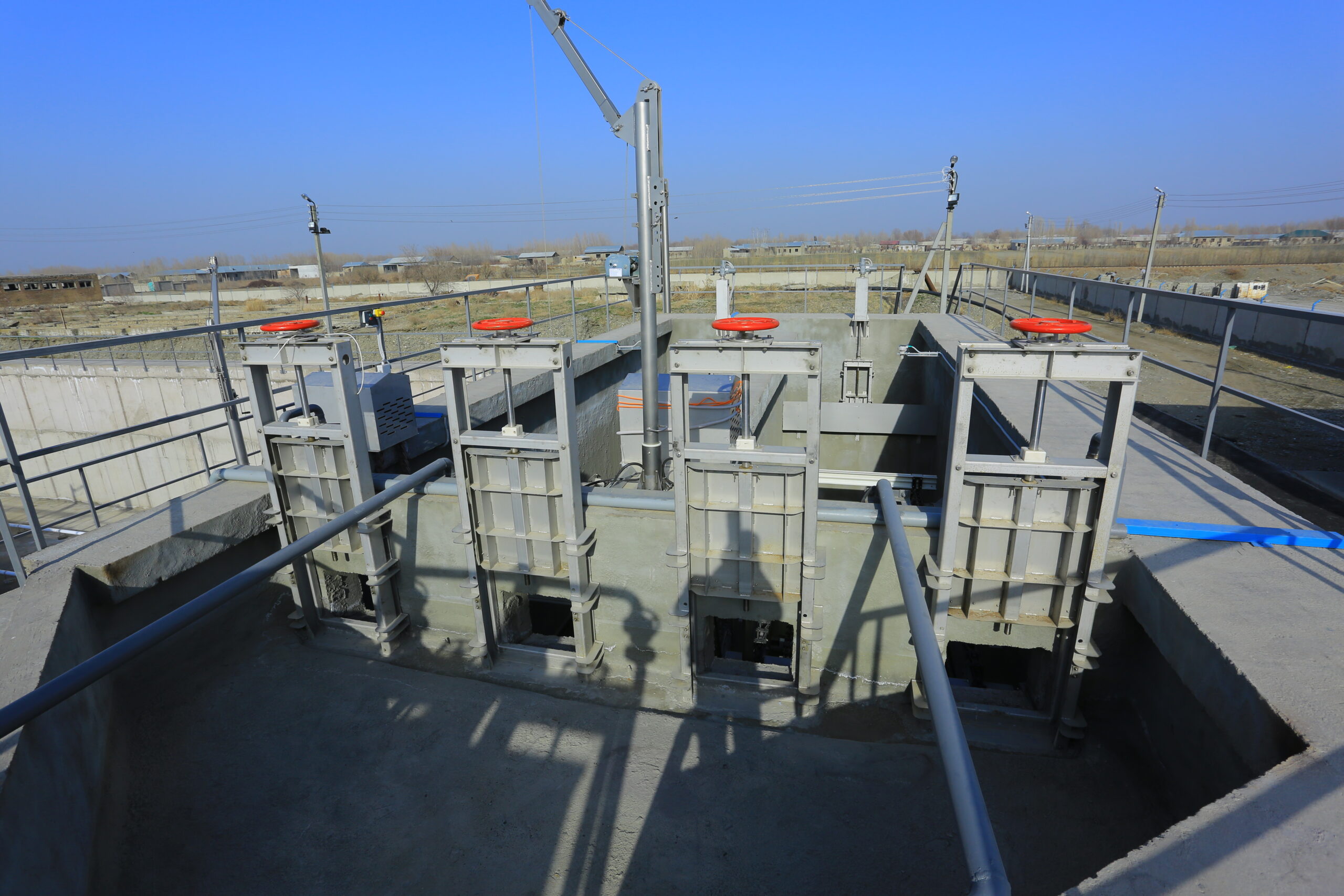

• ZASTAWKI NAŚCIENNE – do całkowitego odcięcia przepływu (pozycja otwarta / zamknięta) w otwartych kanałach i wylotach kanalizacyjnych przeważnie o przekroju prostokątnym, okrągłym oraz półokrągłym w zbiornikach grawitacyjnych. Przy otwartej zastawce przepływ cieczy przepływającej przez kanał przechodzi przez dolną część ramy. W przypadku konieczności odcięcia przepływu zawieradło zastawki opuszcza się przy pomocy śruby trapezowej, która połączona z napędem elektrycznym lub kołem ręcznym. Zawieradło w pozycji dolnej (zamkniętej) blokuje przepływ cieczy.
• ZASTAWKI REGULUJĄCE – do regulacji poziomu cieczy, w tym całkowitego odcięcia przepływu (bez ciśnienia) w zbiornikach grawitacyjnych, kanałach otwartych i wylotach kanalizacyjnych. Otwarta zastawka płytowa umożliwia przepływ cieczy przez górną część ramy, przy czym krawędź przelewowa zawieradła znajduje się na dolnym poziomie MIN. Częściowe lub całkowite odcięcie przepływu uzyskuje się poprzez podniesienie zawieradła za pomocą śruby trapezowej połączonej z kołem ręcznym lub silnikiem elektrycznym, przy tym krawędź przelewowa zawieradła nie może być podniesiona powyżej poziomu MAX. Zawieradło może być zamocowane w dowolnej pozycji pomiędzy MIN a MAX, co zapewnia wymagany poziom cieczy. Śruba mocowana bezpośrednio do zawieradła i porusza się wraz z nim (wysuwana).
• ZASTAWKI SZANDOROWE – służy do czasowego odcięcia przepływu podczas prac remontowomontażowych w zbiornikach grawitacyjnych i kanałach otwartych. Zawieradło opuszcza się do ramy za pomocą urządzeń podnoszących, tym samym zapewniając czasowe nieszczelne zamknięcie przepływu podczas prac remontowomontażowych. Zawieradło zamyka przepływ w pozycji dolnej, opuszcza się do ramy przez wydrążoną górną belkę i przesuwa się, dotykając bocznych prowadnic w kierunku dolnej belki.
• SEGMENTOWE ZASTAWKI SZANDOROWE – do obsługi i naprawy zainstalowanej w pobliżu głównej zastawki, do redystrybucji przepływu w zbiornikach grawitacyjnych i kanałach otwartych. Pomiędzy segmentami zawieradła przewidziano uszczelnienie, które w połączeniu z mechanizmem dociskowym zwiększa szczelność zastawki w stanie zamkniętym.
• ZASTAWKA UCHYLNA/PRZELEW UCHYLNY – do regulacji i utrzymywania stałego poziomu cieczy w kanałach i zbiornikach.Przy uruchomieniu napędu śruba trapezowa podnosi lub opuszcza zawieradło do pozycji, która odpowiada określonemu poziomu cieczy w kanale odpływowym lub zbiorniku. Na bocznych pionowych ściankach ramy zastawki przewidziano uszczelkę zapewniającą szczelność zastawki. Szczelne dopasowanie uszczelki do ścianek ramy zapobiega powstaniu przecieków na bocznych powierzchniach zastawki.
• ROZDZIELACZ PRZEPŁYWU – do rozdziału przepływu (pełnego/częściowego), regulowania i zmiany kierunku przepływu w kanałach i zbiornikach. Regulacja przepływu odbywa się poprzez zmianę położenia zawieradła zastawki w stosunku do kierunku przepływu. W celu zapobiegania powstawaniu przecieków po zamknięciu kanału na dolnej i bocznych krawędziach zawieradła są zamontowane uszczelki.

Zalety kanalizacyjnych zastawek Esmil

Szczelność według najwyższych norm

• Zastawki wytrzymują ciśnienie hydrostatyczne do 1 bara, opcjonalnie jeszcze wyższe. Dopuszczalny poziom przecieków wynosi 0,02 l/s/m (zgodnie z DIN 19569-4, klasa 4).
• Próba szczelności urządzeń przeprowadzana jest na fabrycznym stanowisku badawczym, co zapewnia kontrolę jakości produkowanych wyrobów i pozwala zapewnić ich lepszą szczelność. Uszczelnienie produkowanych zastawek zapewnia możliwość ich funkcjonowania przy jedno- i dwustronnym kierunku przepływu.
• Uszczelnienie zastawek wykonane jest z EPDM (opcjonalnie NBR), co zapewnia wysoką odporność na środowisko agresywne i oddziaływanie hydromechaniczne.

Niezawodność i trwałość

• Perfekcyjne połączenie obudowy i mechanizmów dzięki zastosowaniu precyzyjnej technologii produkcji.
• Wysoka odporność na korozję uzyskana dzięki zastosowaniu stali nierdzewnej AISI 304, AISI 316 (inne – na żądanie), tworzyw sztucznych i brązu.
• Po spawaniu wyrób przechodzi pełny cykl obróbki antykorozyjnej: trawienie objętościowe (kwasowe) i pasywację specjalnymi środkami.

Łatwa obsługa i eksploatacja

• Wykorzystanie komponentów wysokiej jakości i sprawdzonych rozwiązań technicznych zapewnia długą żywotność urządzeń i minimalizuje konieczność wykonywania prac serwisowych.
• W czasie eksploatacji konserwacja ogranicza się okresową wymianą uszczelek i smarowania śruby oraz łożysk, co zapewnia niskie koszty eksploatacji i zmniejsza ilość personelu.
• Konstrukcja zastawek pozwala łatwo wymienić uszczelnienie.
• Opcjonalnie istnieje możliwość wykonać przezroczystą pokrywę na naziemną część ramy i przezroczystą pokrywę na śrubę wysuwaną dla zabezpieczenia ją przed zabrudzeniem oraz możliwości wizualnej kontroli otwierania zastawki.

Sterowanie i automatyzacja

• Motoreduktory przodujących europejskich producentów (AUMA, ROTORK) ze sterowaniem częstotliwościowym, co pozwala elastycznie sterować urządzeniami i znacznie zredukować zużycie energii.
• Wbudowana funkcja nadzoru umożliwia zdalne monitorowanie stanu szafy sterowniczej w całości (styki bezpotencjałowe).
• Przewidziano elektryczne zabezpieczenie przed przeciążeniem i skokami napięcia.
• Stopień ochrony napędu elektrycznego IP 68, co oznacza, że przyrząd może być zanurzony przynajmniej na 1 m.
• Zastawka z napędem elektrycznym wyposażona jest w szafę sterowniczą oraz (na życzenie klienta) jednostkę sterującą (MATIC, AUMATIC) w pełni skonfigurowaną na naszych zakładach produkcyjnych, co pozwala uruchomić zastawki bez dodatkowego wysiłku ze strony
• Zastawki mogą być zaprojektowane z możliwością zastąpienia koła ręcznego napędem elektrycznym lub przekładnią ręczną (na życzenie klienta).

Indywidualne podejście i wysoka niezawodność

• Elastyczne podejście do projektowania konstrukcji pozwala dostosować ją do specyficznych wymagań klienta i miejsca montażu.
• Szeroka gama opcji konfiguracyjnych zaspokoi życzenia nawet najbardziej wymagających klientów.
• Każdy Klient może uzyskać doradztwo techniczne bezpośrednio od czołowych specjalistów naszej firmy w najkrótszym terminie. Zapewniamy natychmiastową pomoc w rozwiązywaniu ewentualnych trudności w toku projektowania i dostawy.
